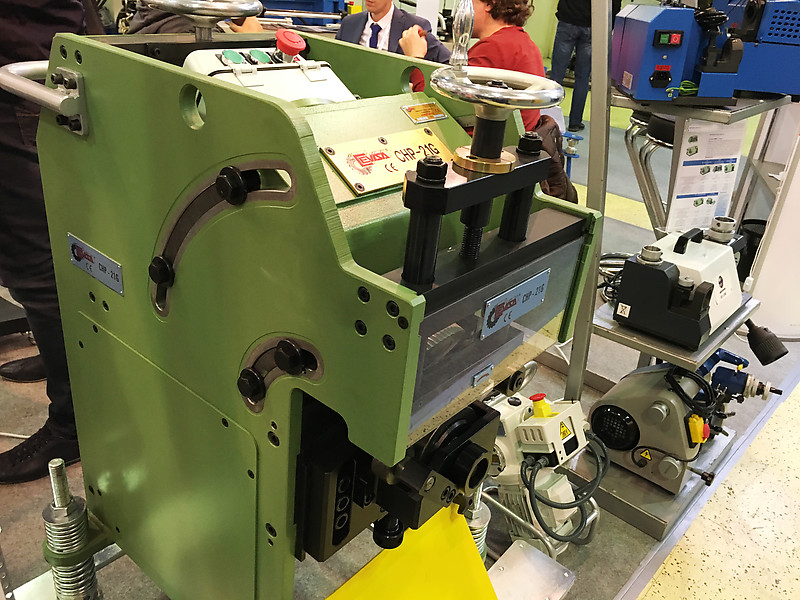

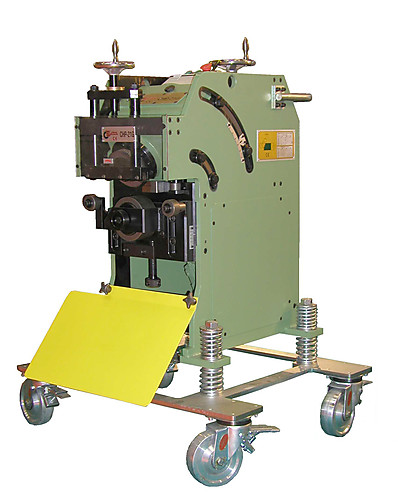

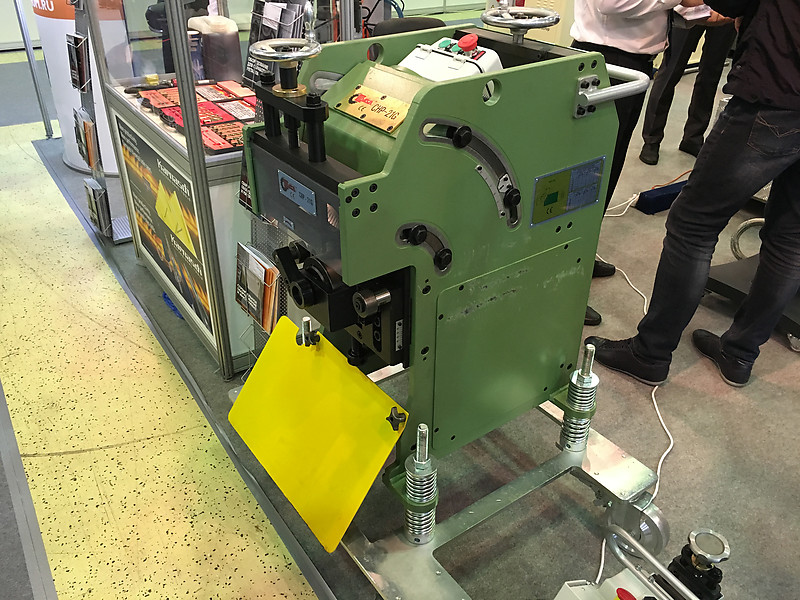

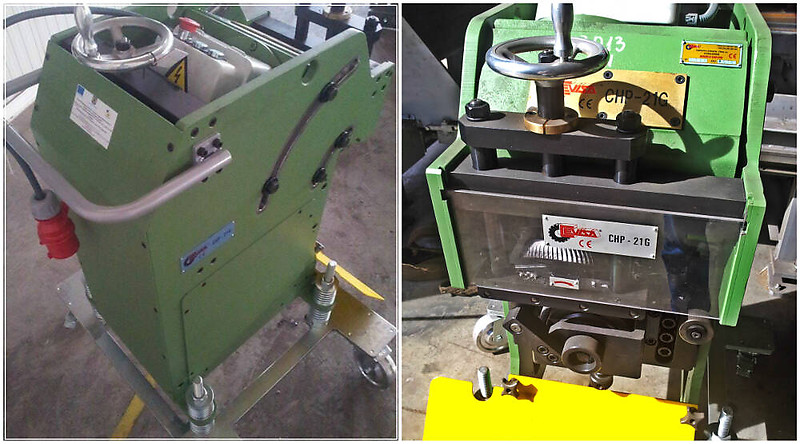

Cevisa CHP-21G - кромкоскалывающая машина для снятия фаски
Тяжелая кромкоскалывающая машина CHP-21G используется для снятия фаски под сварку с крупногабаритных деталей, толстых листов стали, а также труб диаметром от 150 мм. Разделка кромки производится специальной цельной фрезой путем ее скалывания, причем требуемая ширина фаски достигается за один проход.
Небольшие детали подаются вручную, при снятии фаски на крупногабаритных заготовках или листах стали, машина закрепляется на кромке и самостоятельно перемещается снимая фаску.
Тяжелые кромкорезы Cevisa, предназначены для промышленного применения и отличаются долгим сроком службы, благодаря своей прочной конструкции. Удобна в работе и транспортировке, как и все машины линейки. Благодаря низкому уровню шума при работе, оператору машины не обязательно использовать наушники для защиты.
Дополнительные приспособления: фреза по нержавеющей стали, фреза по алюминию.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 20 | 18 | 16 | 14,5 | 13 | 12 |
| 30° | 20 | 17,5 | 16 | 14 | 13 | 11 |
| 35° | 20 | 16,5 | 16 | 13 | 13 | 10,5 |
| 37,5° | 20 | 16 | 16 | 12,5 | 13 | 10 |
| 45° | 20 | 14 | 16 | 11,5 | 13 | 9 |
| х° | 20 | W*cos a | 16 | W*cos a | 13 | W*cos a |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 9,5 | 8,5 | 8 | 7,5 | 7 | 6,5 |
| 30° | 9,5 | 8 | 8 | 7 | 7 | 6 |
| 35° | 9,5 | 8 | 8 | 6,5 | 7 | 6 |
| 37,5° | 9,5 | 7,5 | 8 | 6,5 | 7 | 5,5 |
| 45° | 9,5 | 6,5 | 8 | 5,5 | 7 | 5 |
| х° | 9,5 | W*cos a | 8 | W*cos a | 7 | W*cos a |
Технические характеристики
| Вид обработки | кромкоскалывание |
| Угол фаски (min-max) | 20° - 45° |
| Максимальная ширина фаски | 20 мм |
| Толщина обрабатываемого листа (min-max) | 9-50 мм |
| Обработки труб диаметром | от 150 мм |
| Скорость подачи | 1,7 мм |
| Электрический привод | 2,95 кВт 380 В |
| Автоматическая подача | + |
| Надежное крепление на листе | + |
| Вес | 370 кг |
Особенности
- Машина удобна при работе с крупными заготовками.
- Долгий срок службы благодаря крепкой конструкции.
- Удобна при транспортировке.
- Позволяет работать без наушников благодаря низкому уровню шума.
-

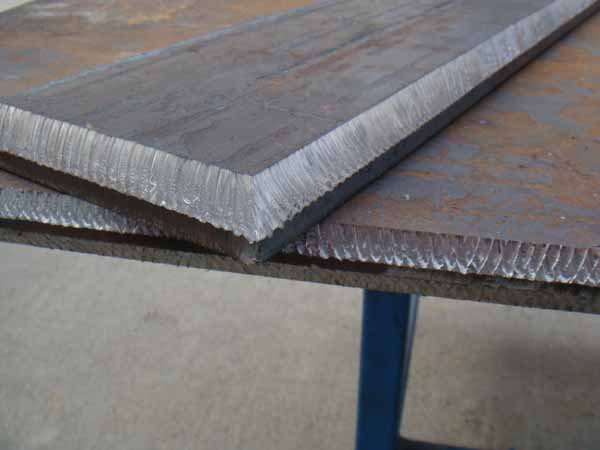

Демонстрация снятия фаски машиной Cevisa CHP-21G
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-21G | Кромкоскалывающая машина Cevisa CHP-21G | по запросу | |

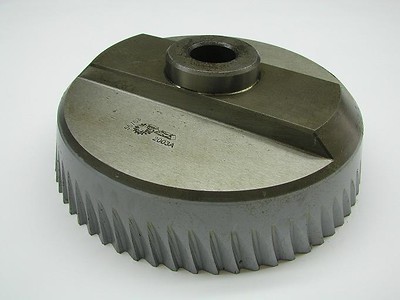

Фрезы для СНР-21G
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-233 | 2003-A | Фреза универсальная для СНР 21G | по запросу | |
