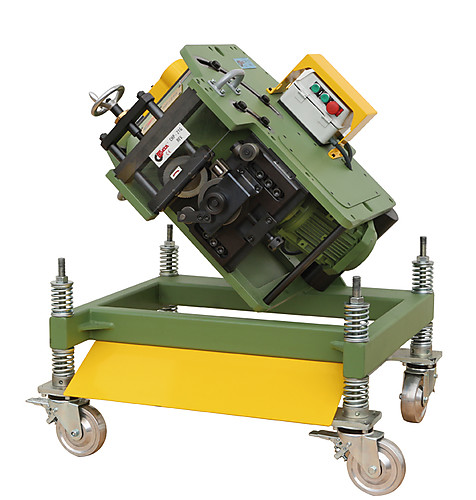

Cevisa CHP-21G REV - кромкоскалывающая машина для снятия фаски
Кромкоскалывающая машина CHP-21G REV - это модернизированный вариант машины СНР-21G, который может "переворачиваться" и обрабатывать как верхнюю, так и нижнюю кромку крупногабаритного листа.
Тяжелая кромкорежущая машина, предназначена для использования в тяжелом машиностроении и отличается долгим сроком службы благодаря своей прочной конструкции.
Кромкоскалывающая машина СНР-21G REV - удобна в работе и транспортировке, как и все машины линейки. Благодаря низкому уровню шума при работе, оператору машины не обязательно использовать наушники для защиты.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 20 | 18 | 16 | 14,5 | 13 | 12 |
| 30° | 20 | 17,5 | 16 | 14 | 13 | 11 |
| 35° | 20 | 16,5 | 16 | 13 | 13 | 10,5 |
| 37,5° | 20 | 16 | 16 | 12,5 | 13 | 10 |
| 45° | 20 | 14 | 16 | 11,5 | 13 | 9 |
| х° | 20 | W*cos a | 16 | W*cos a | 13 | W*cos a |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 9,5 | 8,5 | 8 | 7,5 | 7 | 6,5 |
| 30° | 9,5 | 8 | 8 | 7 | 7 | 6 |
| 35° | 9,5 | 8 | 8 | 6,5 | 7 | 6 |
| 37,5° | 9,5 | 7,5 | 8 | 6,5 | 7 | 5,5 |
| 45° | 9,5 | 6,5 | 8 | 5,5 | 7 | 5 |
| х° | 9,5 | W*cos a | 8 | W*cos a | 7 | W*cos a |
Технические характеристики
| Вид обработки | кромкоскалывание |
| Угол фаски (min-max) | 20° - 45° |
| Максимальная ширина фаски | 20 мм |
| Толщина обрабатываемого листа (min-max) | 9-50 мм |
| Обработка труб | от 150 мм |
| Скорость подачи | 1,7 м/мин |
| Электрический привод | 2,95 кВт 380 В |
| Автоматическая подача | + |
| Надежное крепление на листе | + |
| Вес | 430 кг |
Особенности
- Модернизированный вариант машины СНР-21G, который может "переворачиваться" и обрабатывать как верхнюю, так и нижнюю кромку листа.
- Машина удобна при работе с крупными заготовками.
- Долгий срок службы благодаря крепкой конструкции.
- Удобна при транспортировке.
- Позволяет работать без наушников благодаря низкому уровню шума.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-21G REV | Кромкоскалывающая машина Cevisa CHP-21G REV | по запросу | |

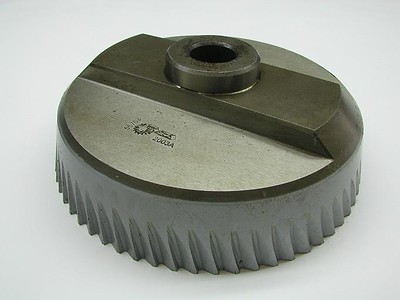

Фрезы для СНР-21G
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-233 | 2003-A | Фреза универсальная для СНР 21G | по запросу | |
