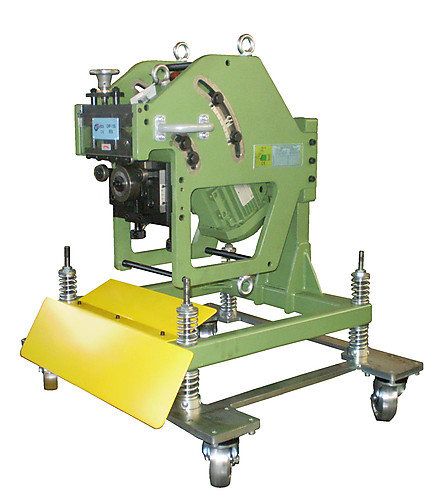

Cevisa CHP-12G REV - кромкоскалывающая машина для снятия фаски
Кромкоскалывающая машина CHP-12G REV используется для снятия фаски с одно- или двухсторонних кромок листов из стали, нержавеющей стали, алюминия снятие фаски с труб диаметром от 100мм.
Данная модель представляет собой модификацию станка CHP-12G, которая может работать как в прямом, так и в "перевернутом" положении, снимая фаску как с верхней, так и с нижней кромки листа.
Если габариты деталей невелики, станок может использоваться в стационарном варианте. Если же размеры листа большие и транспортировка его затруднительна, то станок может использоваться в мобильном варианте - он крепится на кромку листа и далее перемещается по ней со скоростью автоподачи - 2,6 м/мин. Устройство регулировки угла фаски встроено в машину.
Дополнительные приспособления: фреза по нержавеющей стали, фреза по алюминию.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 12 | 11 | 10 | 9 | 8 | 7,5 |
| 30° | 12 | 10 | 10 | 8,5 | 8 | 7 |
| 35° | 12 | 9,5 | 10 | 8 | 8 | 6,5 |
| 37,5° | 12 | 9 | 10 | 7,5 | 8 | 6 |
| 45° | 12 | 8,5 | 10 | 7 | 8 | 5,5 |
| х° | 12 | W*cos a | 10 | W*cos a | 8 | W*cos a |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 6 | 5,5 | 5 | 4,5 | 4,2 | 3,8 |
| 30° | 6 | 5 | 5 | 4,3 | 4,2 | 3,6 |
| 35° | 6 | 5 | 5 | 4 | 4,2 | 3,5 |
| 37,5° | 6 | 4,5 | 5 | 4 | 4,2 | 3,3 |
| 45° | 6 | 4 | 5 | 3,5 | 4,2 | 3 |
| х° | 6 | W*cos a | 5 | W*cos a | 4,2 | W*cos a |
Технические характеристики
| Вид обработки | кромкоскалывание |
| Угол фаски (min-max) | 20°-45° |
| Максимальная ширина фаски | 12 мм |
| Толщина обрабатываемого листа (min-max) | 6-30 мм |
| Обработка труб диаметром | от 100 мм |
| Скорость подачи | 2,6 м/мин |
| Электрический привод | 2,2 кВт 380 В |
| Автоматическая подача | + |
| Надежное крепление на листе | + |
| Вес | 250 кг |
Особенности
- Модификация станка CHP-12G, которая может работать как в прямом, так и в "перевернутом" положении, снимая фаску как с верхней, так и с нижней кромки листа.
- Встроенное устройство изменения угла фаски.
- Возможность стационарного или мобильного использования станка.
- Автоматическая подача материала.
- Электронное отключение систем.
- Защита электрических цепей от перегрузки.
-

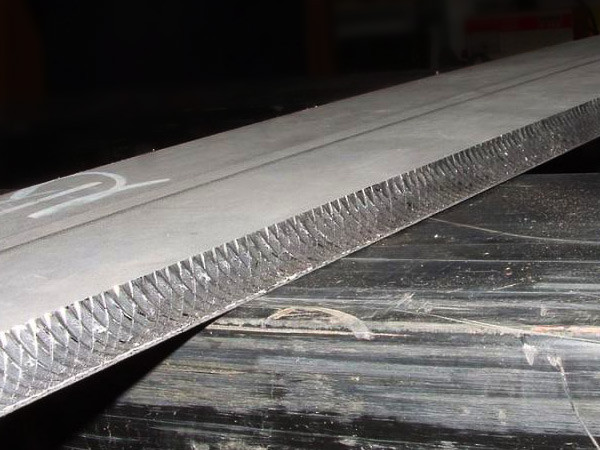

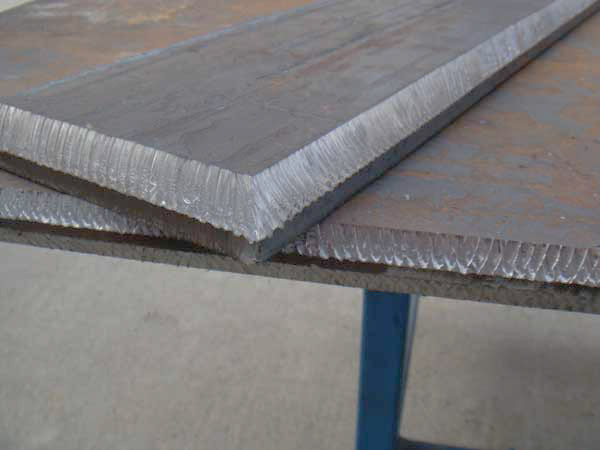

Демонстрация снятия фаски машиной Cevisa CHP-12G REV
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12G REV | Кромкоскалывающая машина Cevisa CHP-12G REV | по запросу | |

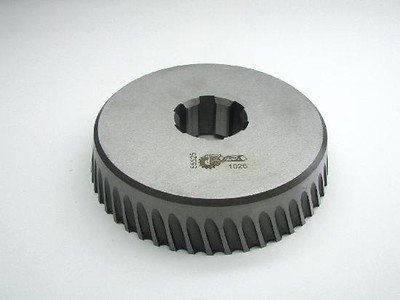

Фрезы для машины CHP-12G
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-230 | 1026 | Фреза для стали | по запросу | |
| CV-232 | 1026-F | Фреза для алюминия | по запросу | |
| CV-231 | 1026-I | Фреза для нержавеющей стали | по запросу | |
