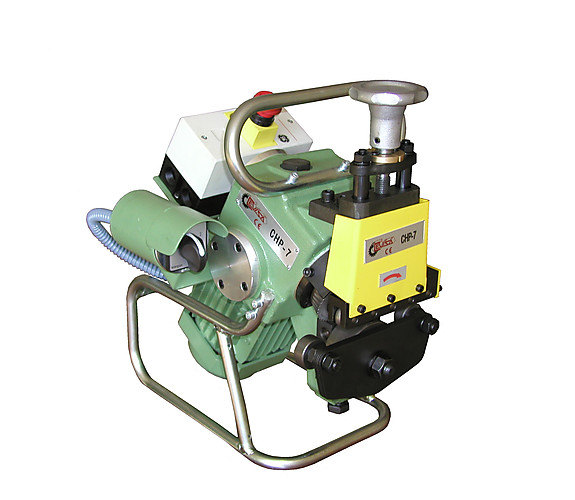

Кромкорез (фаскорез) Cevisa CHP-7

Кромкорез (фаскорез) Cevisa CHP-7

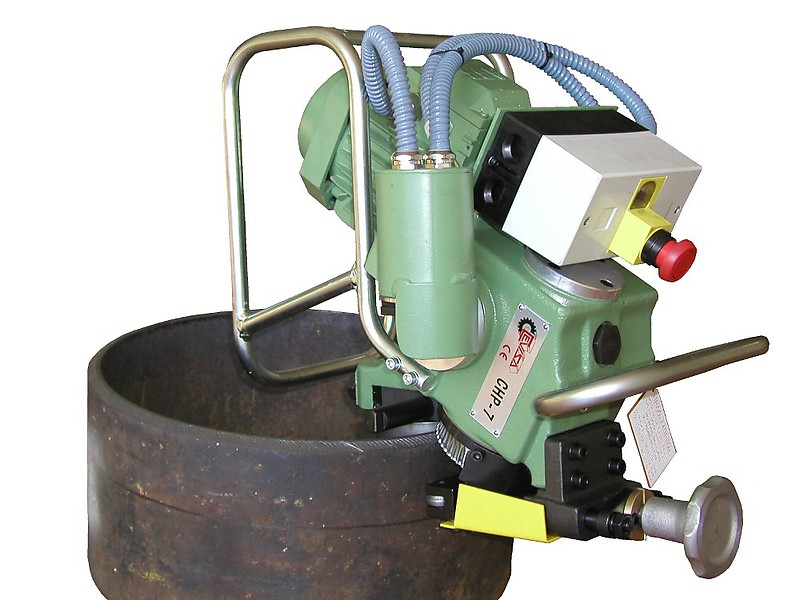

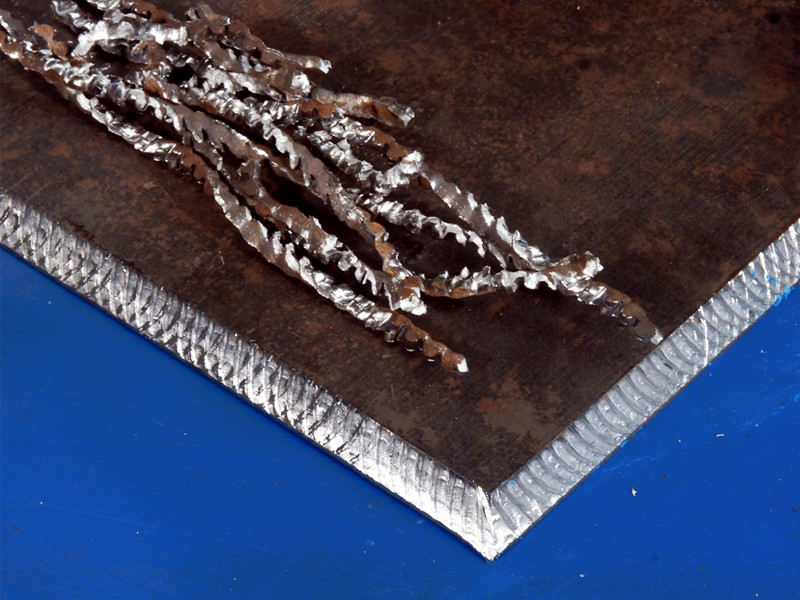

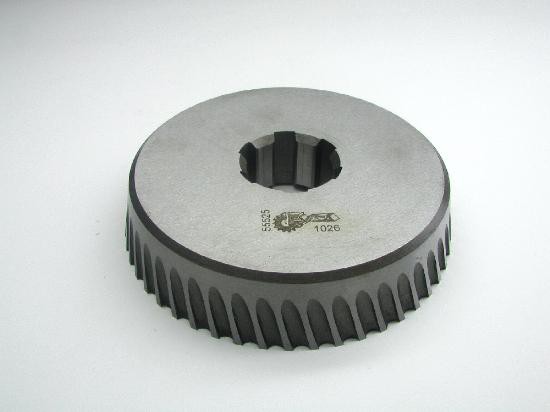

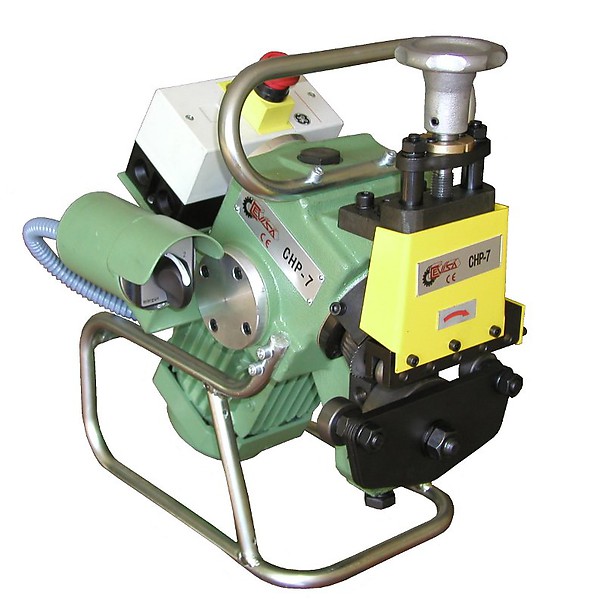

Легкий кромкоскалывающей агрегат СНР-7 Установка фаскореза СНР-7 на стальной трубе Примеры снятия фаски с стальной трубы и сталльного листа, кромкорезом Cevisa CHP-7 СНР-7 Фреза для кромкореза СНР-7 Пример обработки кромкорезом СНР-7

Переносной кромкорез СНР-7 - это самый легкий кромкоскалывающий агрегат СНР, пришедшая на смену популярной модели СНР-6.

Кромкорез СНР-7 предназначен для разделки как односторонних, так и двухсторонних кромок под сварку на листовых материалов из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов. Возможна обработка кромок торцов труб, диаметром более 100 мм.

Фаскосниматель СНР-7 получил новую, усиленную конструкцию редуктора, позволяющую длительную эксплуатацию в режимах снятия фаски близких к предельным.

Фаскосниматель может применяться как в настольном варианте (для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную), так и в мобильном (например расположив агрегат непосредственно на кромке заготовки без применения дополнительных приспособлений, а также на балансире или тележке для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе). Конструкция агрегата обеспечивает механическую подачу материала в стационарном и перемещение машины по заготовке в мобильном вариантах, возможность экстренного отключения систем, а также предохраняет электрические цепи от перегрузок.

Дополнительные приспособления: угловые устройства для снятия фасок под 22.5°, 25°, 35°, 37.5°, 45°, фреза по нержавеющей стали, фреза по алюминию.

Углеродистая сталь

Угол фаски R = 40 кг/мм2 R = 50 кг/мм2 R = 60 кг/мм2
w d w d w d
22,5° 6 5,5 5 4,5 4 3,5
30° 6 5 5 4,5 4 3,5
35° 6 5 5 4 4 3
37,5° 6 4,5 5 4 4 3
45° 6 4 5 3,5 4 3

Нержавеющая сталь

Угол фаски R = 50 кг/мм2 R = 60 кг/мм2 R = 70 кг/мм2
w d w d w d
22,5° 3 2,5 2,5 2 2 1,8
30° 3 2,5 2,5 2 2 1,5
35° 3 2,5 2,5 2 2 1,5
37,5° 3 2 2,5 2 2 1,5
45° 3 2 2,5 1,5 2 1,5

Технические характеристики

Вид обработки кромкоскалывание
Угол фаски (min-max) 22,5° - 45°
Максимальная ширина фаски 6 мм
Толщина обрабатываемого листа (min-max) 3 - 16 мм
Возможность обработки труб от 100 мм
Скорость подачи 1,8 м/мин
Электрический привод 750 Вт 380 В
Автоматическая подача +
Надежное крепление на листе +
Диаметр фрезы 93 мм
Вес 34 кг

Особенности

  • Автоматическая подача
  • Надежное крепление на листе
  • Высокая производительность
  • Низкие эксплуатационные расходы
  • Демонстрация снятия фаски машиной Cevisa CHP-7

Прайс лист

Артикул Наименование Цена, руб
CHP-7Электрический кромкорез для снятия фаски Cevisa CHP-7по запросу

Фрезы для СНР-7

Артикул Модель Наименование Цена, руб
CV-2301026Фреза для стали по запросу
CV-2311026-IФреза для нержавеющей стали по запросу
CV-2321026-FФреза для алюминияпо запросу

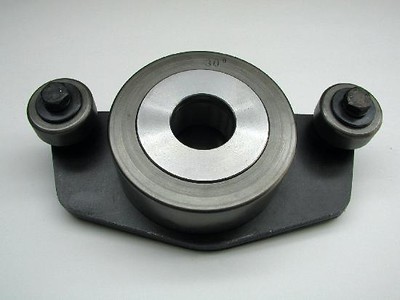

Угловые устройства

Артикул Наименование Цена, руб
CV-225Угловое устройство для снятия фаски под углом 22,5° по запросу
CV-226Угловое устройство для снятия фаски под углом 25° по запросу
CV-227Угловое устройство для снятия фаски под углом 35° по запросу
CV-228Угловое устройство для снятия фаски под углом 37,5° по запросу
CV-229Угловое устройство для снятия фаски под углом 45°по запросу
