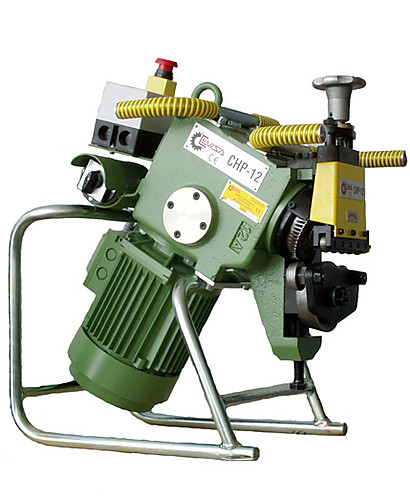

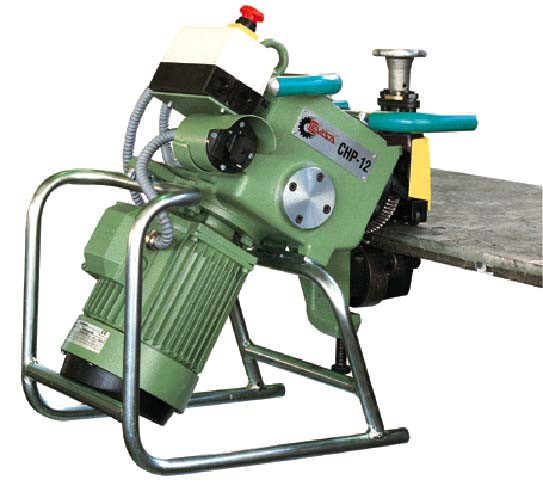

Кромкорез Cevisa CHP-12 - машина для снятия фаски
Переносной кромкорез Cevisa CHP-12 - машина для снятия фаски, с одно- или двухсторонних кромок листов стали, нержавеющей стали, алюминия. Возможна обработка торцов труб под сварку.

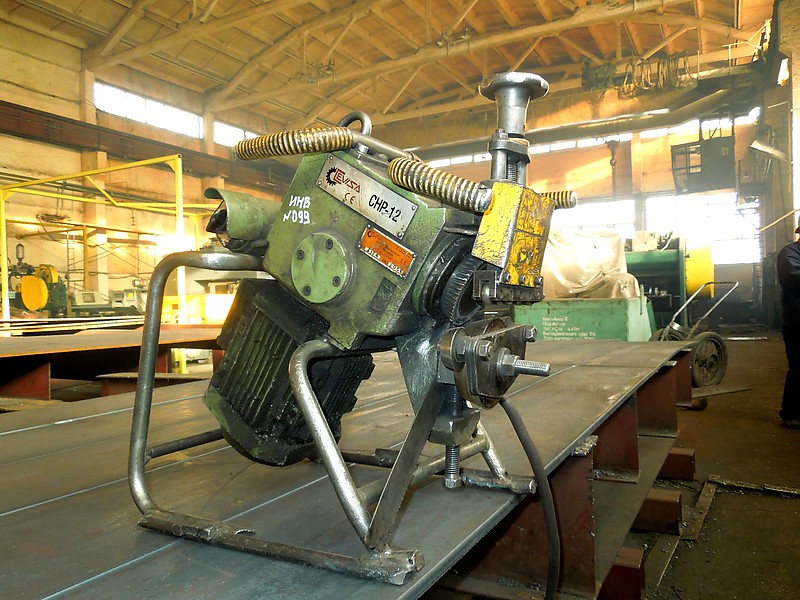

Если габариты деталей невелики, станок может использоваться в настольном варианте. Если же размеры листа большие и транспортировка его затруднительна, то станок может использоваться в мобильном варианте - он крепится на кромку листа и далее перемещается по ней на тележке, балансире, или другим удобным способом. Скорость обработки равна скорости автоподачи - 2,6 м/мин.
Дополнительные принадлежности для кромкореза: угловые устройства (22.5°, 25°, 35°, 37.5°, 45°), фреза по нержавеющей стали, фреза по алюминию, колесная подставка.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 22,5° | 12 | 11 | 10 | 9 | 8 | 7,5 |
| 30° | 12 | 10 | 10 | 8,5 | 8 | 7 |
| 35° | 12 | 9,5 | 10 | 8 | 8 | 6,5 |
| 37,5° | 12 | 9 | 10 | 7,5 | 8 | 6 |
| 45° | 12 | 8,5 | 10 | 7 | 8 | 5,5 |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 22,5° | 6 | 5,5 | 5 | 4,5 | 4,2 | 3,8 |
| 30° | 6 | 5 | 5 | 4,3 | 4,2 | 3,6 |
| 35° | 6 | 5 | 5 | 4 | 4,2 | 3,5 |
| 37,5° | 6 | 4,5 | 5 | 4 | 4,2 | 3,3 |
| 45° | 6 | 4 | 5 | 3,5 | 4,2 | 3 |
Технические характеристики
| Вид обработки | кромкоскалывание |
| Угол фаски (min-max) | 22.5° - 45° |
| Максимальная ширина фаски | 12 мм |
| Толщина обрабатываемого листа (min-max) | 6-40 мм |
| Обработка труб диаметром | от 100 мм |
| Скорость подачи | 2,6 м/мин |
| Электрический привод | 2,2 кВт 380 В |
| Автоматическая подача | + |
| Надежное крепление на листе | + |
| Диаметр фрезы | 93 мм |
| Вес | 65 кг |
Особенности
- Возможность стационарного или мобильного использования станка.
- Автоматическая подача материала.
- Электронное отключение систем.
- Защита электрических цепей от перегрузки.
-

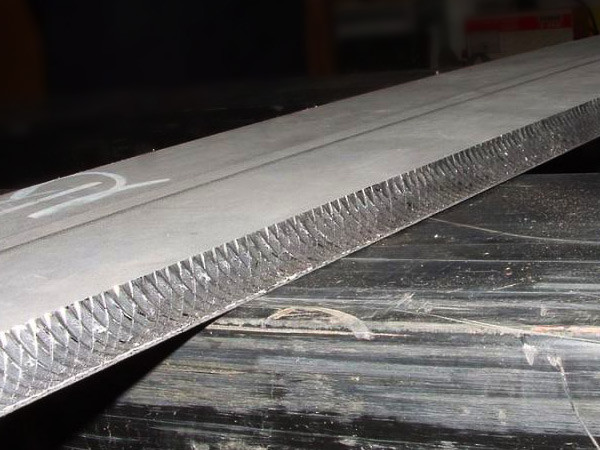

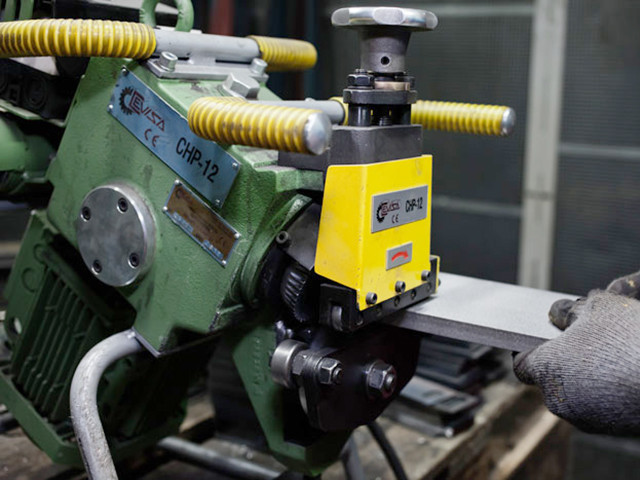

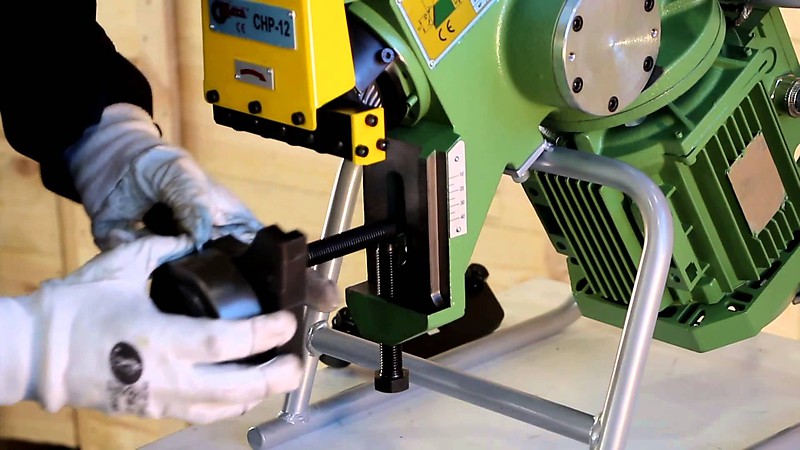

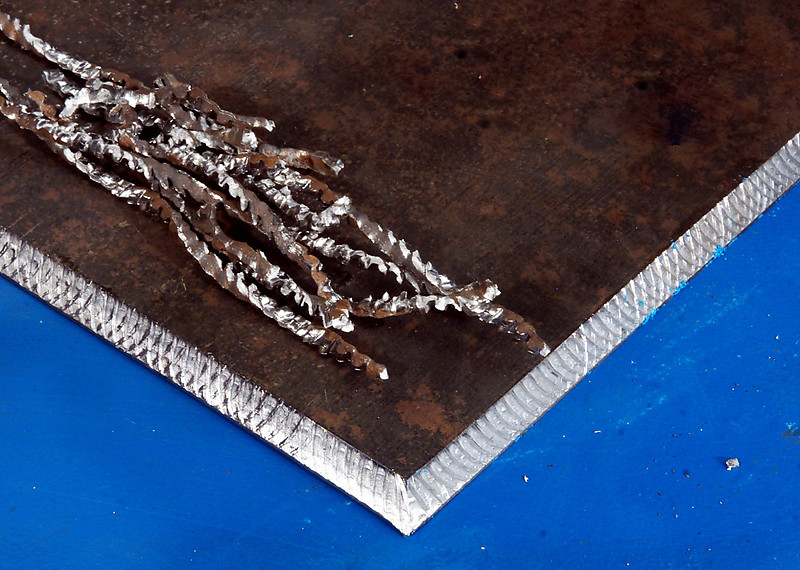

Демонстрация снятия фаски машиной Cevisa CHP-12
-

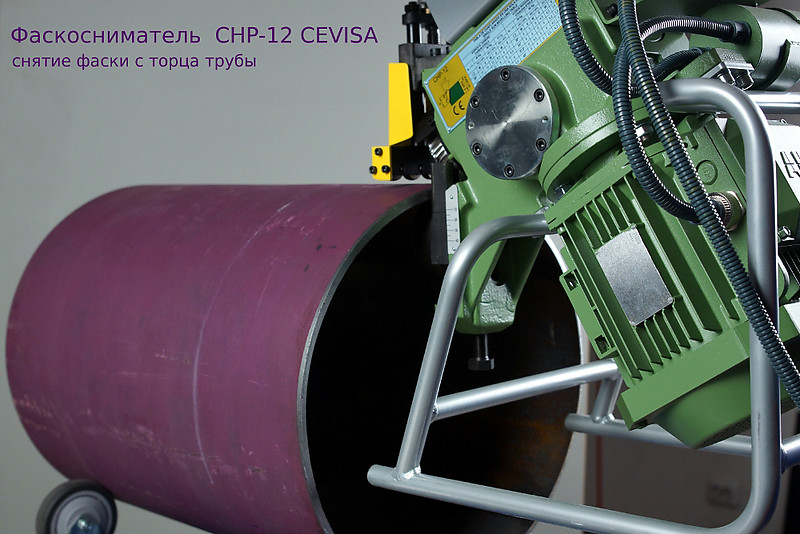

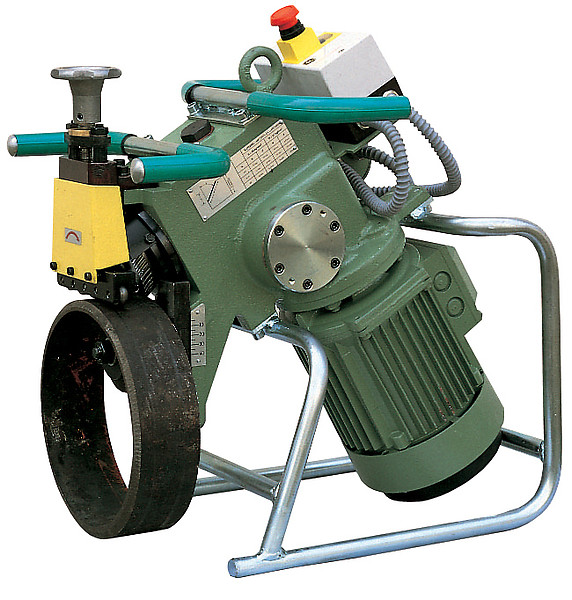

Снятие фаски на стальной трубе
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12 | Электрический кромкорез для снятия фаски Cevisa CHP-12 | по запросу | |

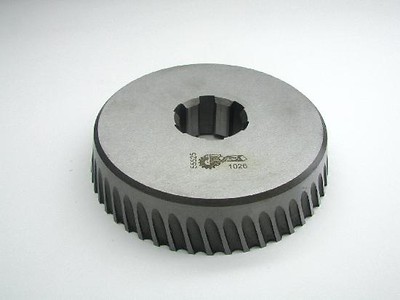

Фрезы для СНР-12
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-230 | 1026 | Фреза по стали | по запросу | |
| CV-231 | 1026-I | Фреза по нержавеющей стали | по запросу | |
| CV-232 | 1026-F | Фреза по алюминию | по запросу | |

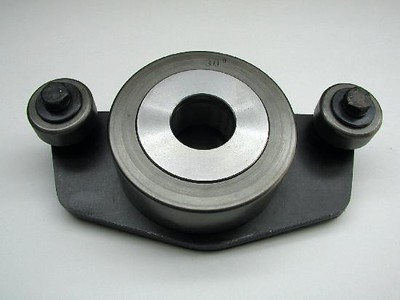

Угловые устройства
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CV-225 | Угловое устройство для снятия фаски под углом 22,5° | по запросу | |
| CV-226 | Угловое устройство для снятия фаски под углом 25° | по запросу | |
| CV-227 | Угловое устройство для снятия фаски под углом 35° | по запросу | |
| CV-228 | Угловое устройство для снятия фаски под углом 37,5° | по запросу | |
| CV-229 | Угловое устройство для снятия фаски под углом 45° | по запросу | |

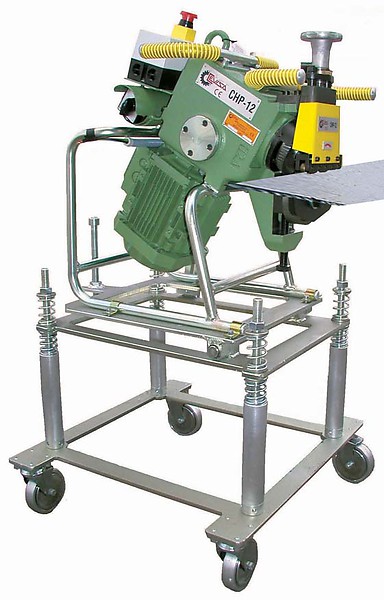

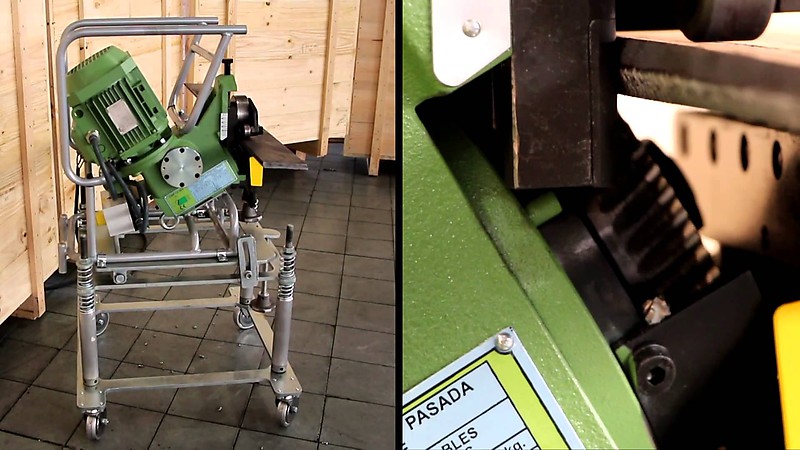

Тележка для СНР-12
Тележка-манипулятор дает возможность быстрого и простого поворота оборудования на 180° для создания двусторонней фаски формы X или K. Пружинные амортизаторы, компенсируют неровности пола и дефекты заготовки. Необходимую высоту установки фаскоснимателя, можно выбрать при помощи подъемного механизма.
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CV-12 | Тележка для СНР12 | по запросу | |
