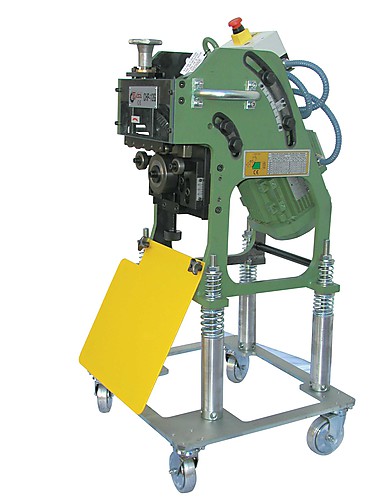

Cevisa CHP-12G - кромкоскалывающая машина для снятия фаски

Cevisa CHP-12G - кромкоскалывающая машина для снятия фаски

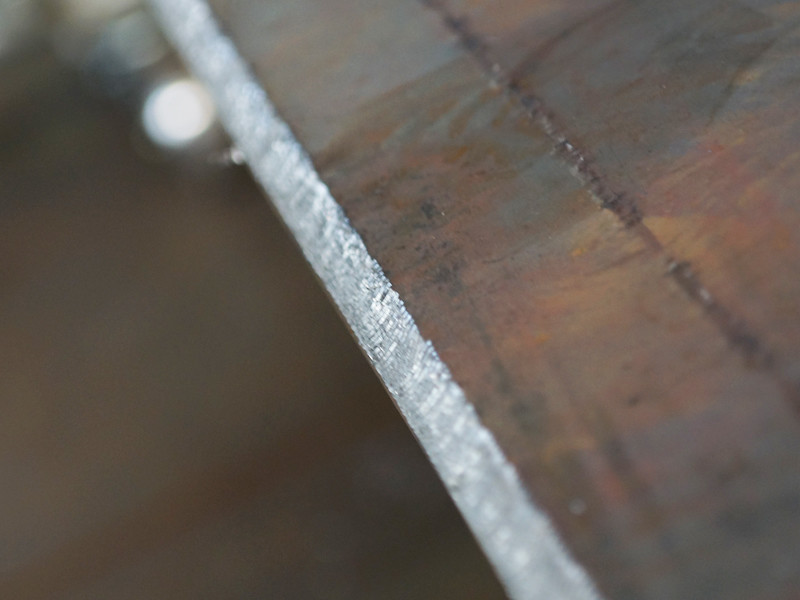

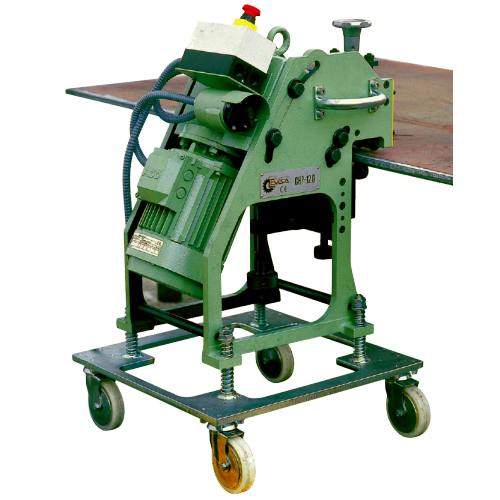

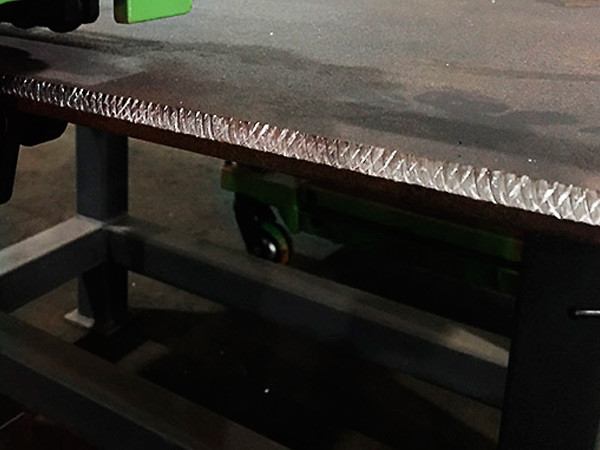

Кромкоскалывающей станок для листовой стали (фаскорез) Cevisa CHP-12G Пример снятия фаски и обработки кромки под сварку Пример фаски после кромкореза CHP-12G

Машина для снятия фаски Cevisa CHP-12G, используется для снятия фаски с одно- или двухсторонних кромок листов стали, нержавеющей стали и алюминия. Возможна обработка торцов труб диаметром от 150 мм.

Если габариты деталей невелики, станок может использоваться в стационарном варианте (деталь подается вручную). Если же размеры листа большие и транспортировка его затруднительна, то станок крепится на кромку листа и далее самостоятельно перемещается по ней со скоростью автоподачи - 2,6 м/мин. Для обработки кромок на трубах, понадобятся роликовые опоры.

Основная отличительная особенность данной модели - встроенное устройство изменения угла снимаемой фаски.

Углеродистая сталь

Угол фаски R = 40 кг/мм2 R = 50 кг/мм2 R = 60 кг/мм2
w d w d w d
25° 12 11 10 9 8 7,5
30° 12 10 10 8,5 8 7
35° 12 9,5 10 8 8 6,5
37,5° 12 9 10 7,5 8 6
45° 12 8,5 10 7 8 5,5
х° 12 W*cos a 10 W*cos a 8 W*cos a

Нержавеющая сталь

Угол фаски R = 50 кг/мм2 R = 60 кг/мм2 R = 70 кг/мм2
w d w d w d
25° 6 5,5 5 4,5 4,2 3,8
30° 6 5 5 4,3 4,2 3,6
35° 6 5 5 4 4,2 3,5
37,5° 6 4,5 5 4 4,2 3,3
45° 6 4 5 3,5 4,2 3
х° 6 W*cos a 5 W*cos a 4,2 W*cos a

Технические характеристики

Вид обработки кромкоскалывание
Угол фаски (min-max) 22.5° - 45°
Максимальная ширина фаски 12 мм
Толщина обрабатываемого листа (min-max) 6-30 мм
Обработка труб от 100 мм
Скорость подачи 2,6 м/мин
Электрический привод 2,2 кВт 380 В
Автоматическая подача +
Надежное крепление на лист +
Вес 110 кг

Особенности

  • Встроенное устройство изменения угла фаски
  • Возможность стационарного или мобильного использования станка
  • Автоматическая подача
  • Электронное отключение
  • Защита электрических цепей от перегрузки
  • Демонстрация работы кромкоскалывающей машины CHP-12G

Прайс лист

Артикул Наименование Цена, руб
CHP-12G Кромкоскалывающая машина для снятия фаски - Cevisa CHP-12Gпо запросу

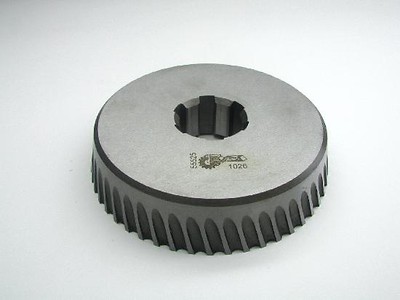

Фрезы для СНР-12G

Артикул Модель Наименование Цена, руб
CV-2301026Фреза для стали по запросу
CV-2311026-IФреза для нержавеющей стали по запросу
CV-2321026-FФреза для алюминияпо запросу
