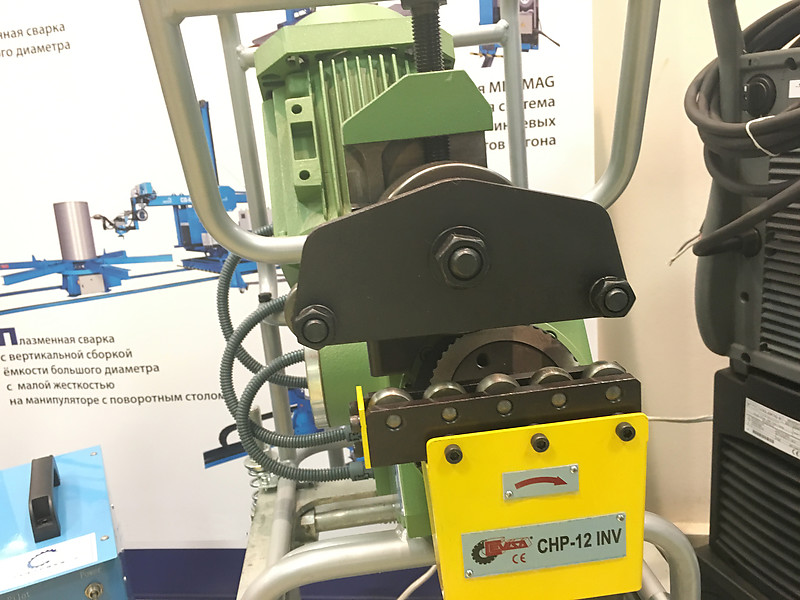

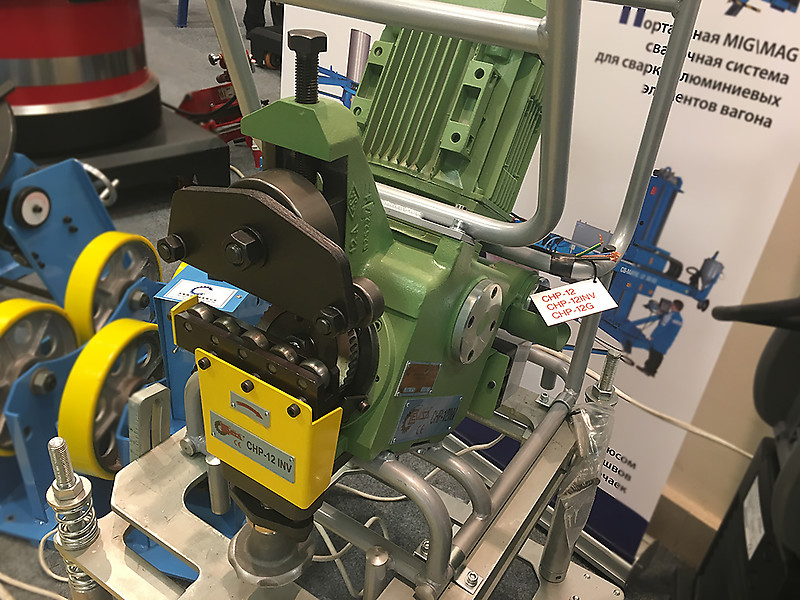

Электрический кромкорез для снятия фаски Cevisa CHP-12 INV
Машина для снятия фаски Cevisa CHP-12 INV используется для снятия фаски с нижней кромки листа из алюминия, а также углеродистой и нержавеющей стали. Это "перевернутый" вариант машины CHP-12, разработанный специально для того, чтобы избежать трудоемких манипуляций с крупными и тяжелыми листами.
Дополнительные приспособления: угловые устройства (22.5°, 25°, 35°, 37.5°, 45°), фреза по нержавеющей стали, фреза по алюминию.
Углеродистая сталь
Угол фаски
R = 40 кг/мм2
R = 50 кг/мм2
R = 60 кг/мм2
w
d
w
d
w
d
22,5°
12
11
10
9
8
7,5
30°
12
10
10
8,5
8
7
35°
12
9,5
10
8
8
6,5
37,5°
12
9
10
7,5
8
6
45°
12
8,5
10
7
8
5,5
Нержавеющая сталь
Угол фаски
R = 50 кг/мм2
R = 60 кг/мм2
R = 70 кг/мм2
w
d
w
d
w
d
22,5°
6
5,5
5
4,5
4,2
3,8
30°
6
5
5
4,3
4,2
3,6
35°
6
5
5
4
4,2
3,5
37,5°
6
4,5
5
4
4,2
3,3
45°
6
4
5
3,5
4,2
3
Технические характеристики
Вид обработки
кромкоскалывание
Угол фаски (min-max)
22.5° - 45°
Максимальная ширина фаски
12 мм
Толщина обрабатываемого листа (min-max)
6-40 мм
Возможность обработки труб
от 100 мм
Скорость подачи
2,6 м/мин
Электрический привод
2,2 кВт х 380 В
Автоматическая подача
+
Надежное крепление на лист
+
Диаметр фрезы
93 мм
Вес
65 кг
Особенности

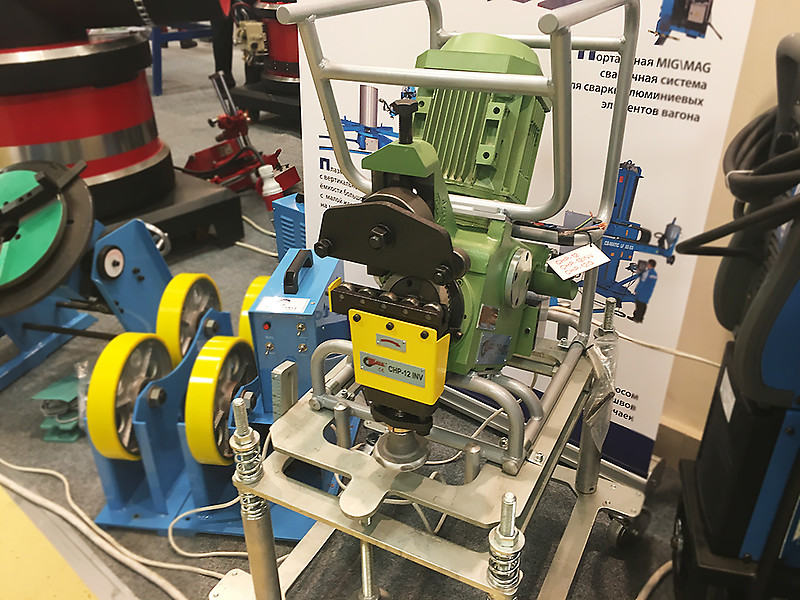

Тележка-манипулятор дает возможность быстрого и простого поворота фаскореза на 180°, для создания двусторонней фаски формы X или K. Оператору не требуется подъемный кран, для поворота и перемещения обрабатываемой заготовки.
"Перевернутый" вариант станка CHP-12 для снятия фаски с нижней кромки листа.
Пружинные амортизаторы, компенсируют неровности пола и дефекты заготовки.
Необходимую высоту установки фаскоснимателя, можно выбрать при помощи подъемного механизма.
Автоматическая подача материала.
Возможно применения фаскоснимателя на тележке, в качестве стационарного оборудования.

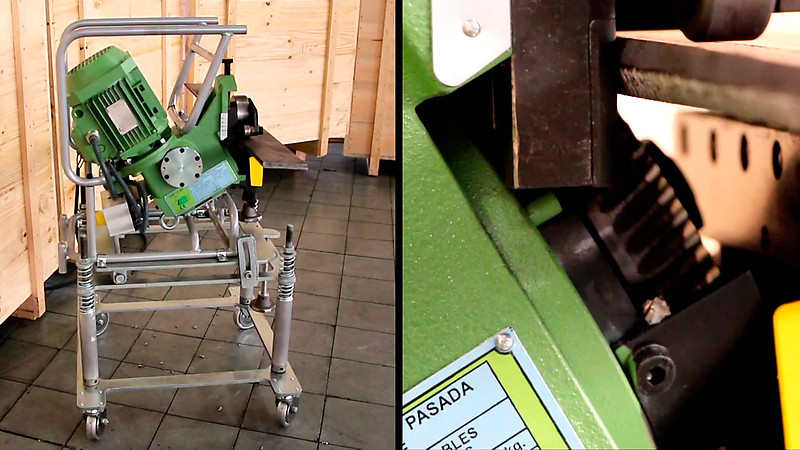

Демонстрация работы кромкоскалывающей машины CHP-12 INV
Прайс лист
Артикул
Наименование
Цена, руб
CHP-12 INV
Электрический кромкорез на колесной тележке Cevisa CHP-12 INV
по запросу
Фрезы для CHP-12 INV
Артикул
Модель
Наименование
Цена, руб
CV-230
1026
Фреза по стали
по запросу
CV-231
1026-I
Фреза по нержавеющей стали
по запросу
CV-232
1026-F
Фреза по алюминию
по запросу
Угловые устройства
Артикул
Наименование
Цена, руб
CV-225
Угловое устройство для снятия фаски под углом 22,5°
по запросу
CV-226
Угловое устройство для снятия фаски под углом 25°
по запросу
CV-227
Угловое устройство для снятия фаски под углом 35°
по запросу
CV-228
Угловое устройство для снятия фаски под углом 37,5°
